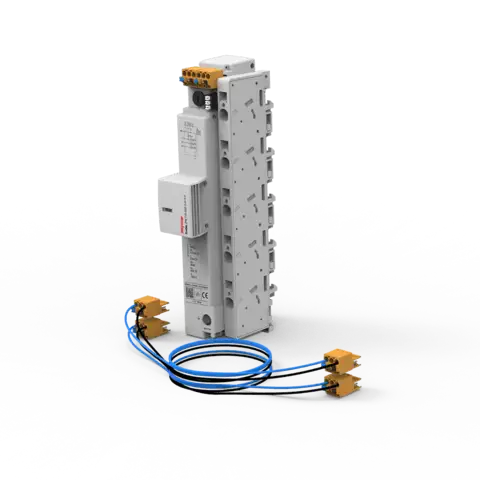

Raycap ProTec ZPN Paket mit T1H-300-3+1-E-F, Einspeiseklemme, Kabel Set
Der ProTec ZPN T1H Überspannungsableiter schützt umfassend gegen Blitzeinschläge und Überspannungen in Hauptverteilungen und ist geeignet für TN-S und TT Netzsysteme. Das Raycap ProTec ZPN Kabelset und die ProAcc ZP-TB Einspeiseklemme bieten zuverlässige, sichere Verbindungen für moderne Solarsysteme. Das ProTec ZPN Kabelset mit integriertem Stecker und Modem-Gateway-Verbindung sorgt für sichere Stromversorgung, während die ProAcc ZP-TB Sammelschienen-Einspeiseklemme konform zu DIN- und IEC-Standards einen schnellen, flexiblen Anschluss ermöglicht. Diese Zubehörteile unterstützen die Leistung und Sicherheit Ihrer Photovoltaikanlage effizient und nachhaltig.
Produkteigenschaften
Ableiter:
- Blitzstoßstrom (10/350 µs) Iimp: 7,5 kA / 30 kA (L-N)/(N-PE)
- Höchste Dauerspannung (AC) Uc: 300 V / 305 (L-N)/(N-PE)
- Nennableitstoßstrom (8/20 µs) In: 20 kA / 80 kA (L-N)/(N-PE)
- Maximaler Ableitstoßstrom (8/20 µs) Imax: 40 kA / 100 kA (L-N)/(N-PE)
- Maße LxBxH: 36 mm x 102,3 mm x 238,7 mm
- leckstromfrei
Klemme:
- Bemessungsstrom nach IEC 61984 IN: 101 A
- Nennstrom: 125 A
- Leiterquerschnitt: 1,5 – 25 mm² (starr, mehrdrähtig) / 1,5 – 16 mm² (feindrähtig)
- Anschlusstechnik: Zugfeder-Anschluss
- Schutzart mit Abdeckhaube IP20
- Maße LxBxH: 12,5 mm x 54,3 mm x 220,4 mm
Produktvorteile
- Werkzeuglose Montage – Plug & Play
- Kompakte Bauform des ÜSS & der Klemme, in Summe 48,5 mm
- Dadurch bleibt genügend Platz für weitere Blitz & ÜSS Bauteile, sowie der Stromversorgung für den Smartmeter & Einspeisebereich
- Eine zusätzliche Sicherung im Kabelset schützt die Stromversorgung des Smart Meter Gateways und des Modems.
