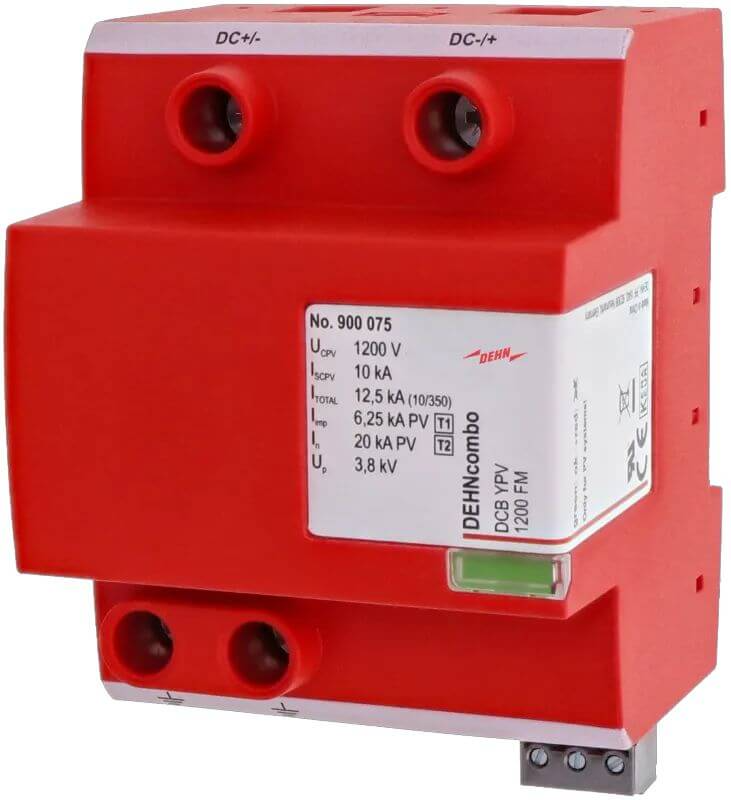

DEHNcombo DCB YPV 1200 FM

DEHNcombo DCB YPV 1200 FM

Mit dem DEHN DCB YPV 1200 FM holst Du Dir zuverlässigen Überspannungsschutz für Photovoltaik-Anlagen bis 1200 V DC ins Haus. Der Kombi-Ableiter der Typenklasse 1+2 ist anschlussfertig und eignet sich sowohl für geerdete als auch ungeerdete PV-Systeme. Dank der fehlerresistenten Y-Schaltung bleibt Deine Anlage auch bei Isolationsfehlern im Generatorkreis geschützt – ideal für einen langlebigen Betrieb.

Produktvorteile

• Kombi-Ableiter Typ 1+2 für optimalen Schutz bei direkten und indirekten Blitzeinwirkungen
• Universell einsetzbar in geerdeten und ungeerdeten PV-Systemen
• Robuste Y-Schaltung schützt bei Isolationsfehlern zuverlässig vor Überspannung
• Kompakter Aufbau mit potentialfreiem Fernmeldekontakt zur Anlagenüberwachung
• Hohe Kurzschlussfestigkeit bis 10 kA
• Einfache Montage auf 35 mm Hutschiene

Produkteigenschaften

• Max. PV-Spannung: ≤ 1200 V DC (zwischen DC+ und DC-)
• Max. Ableitstoßstrom (8/20 µs): 40 kA
• Blitzstoßstrom (10/350 µs): 6,25 kA je Leitung (gesamt 12,5 kA)
• Ansprechzeit: ≤ 25 ns
• Schutzpegel: < 3,8 kV (DC+/DC- -> PE)
• Funktionsanzeige über grün/rot sichtbar
• Temperaturbereich: -40 °C bis +80 °C
• Gehäusematerial: Thermoplast, rot, UL 94 V-0
• Montage: Hutschiene (4 TE), Schutzart IP20
