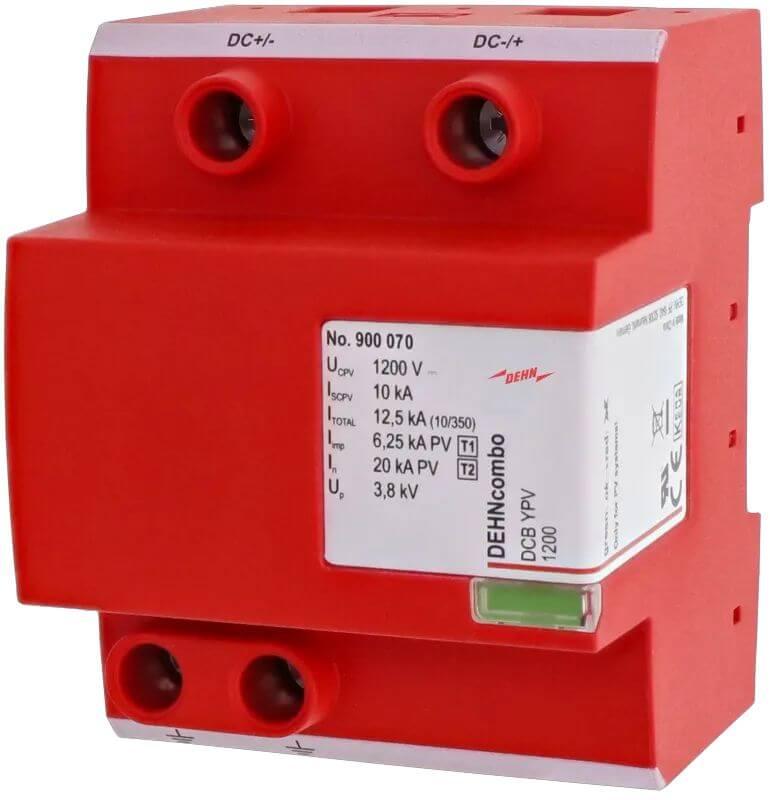

DEHNcombo DCB YPV 1200

DEHNcombo DCB YPV 1200

Der DEHNcombo DCB YPV 1200 schützt Deine PV-Anlage zuverlässig vor Überspannungen. Der anschlussfertige Kombiableiter vom Typ 1 + Typ 2 eignet sich ideal für geerdete und ungeerdete PV-Systeme bis 1200 V DC. Durch die bewährte Y-Schaltung bleibt der Schutz auch bei Isolationsfehlern im Generatorkreis aktiv – für maximale Sicherheit im Generatoranschlusskasten und darüber hinaus.

Produktvorteile

• Schutz für PV-Systeme mit bis zu 1200 V DC
• Y-Schaltung verhindert Ausfall bei Isolationsfehlern
• Blitz- und Überspannungsschutz Typ 1 + Typ 2 kombiniert
• Kompakt und anschlussfertig – einfache Montage
• Geeignet für geerdete und ungeerdete Systeme
• Inklusive Funktions- und Defektanzeige

Produkteigenschaften

• Max. PV-Spannung: ≤ 1200 V DC [DC+ ↔ DC– und DC± ↔ PE]
• Blitzstoßstrom (10/350 μs): 2 × 6,25 kA (gesamt 12,5 kA)
• Ableitstoßstrom (8/20 µs): 20 kA (nominal), 40 kA (maximal)
• Schutzpegel: < 3,8 kV
• Reaktionszeit: ≤ 25 ns
• Montage: 35 mm Hutschiene (EN 60715)
• Anschlussquerschnitt: 1,5–35 mm²
• Einbaugröße: 4 TE (DIN 43880)
• Einsatztemperatur: –40 °C bis +80 °C
• Schutzart: IP20 (Innenraum)
