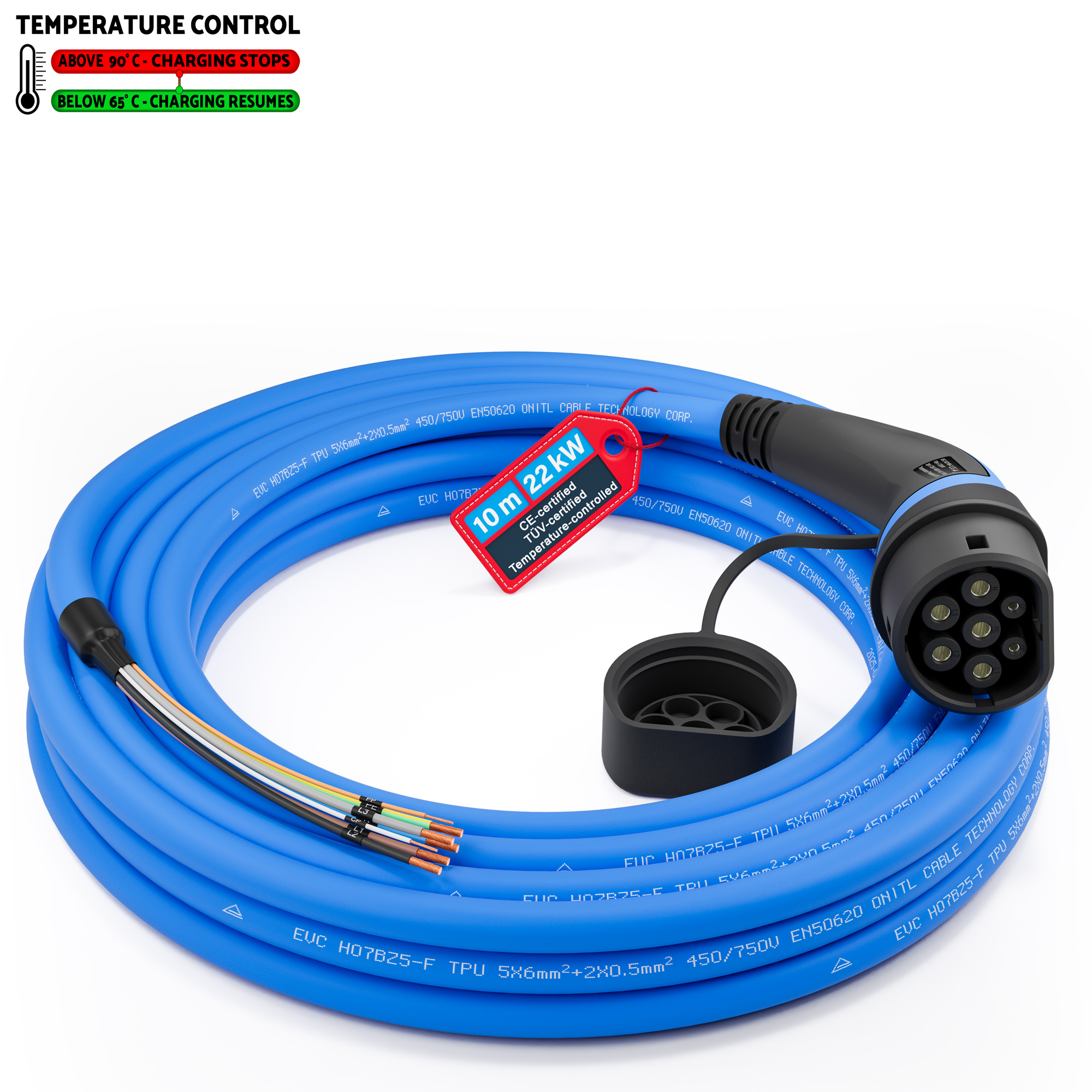

Ladekabel Typ 2 | 22kW 10m 32A 3-phasig | Mode 3 | Offenes Ende (freie Kabelenden) für Wallbox Installation | Integrierte Temperaturüberwachung | Blau

Ladekabel Typ 2 | 22kW 10m 32A 3-phasig | Mode 3 | Offenes Ende (freie Kabelenden) für Wallbox Installation | Integrierte Temperaturüberwachung | Blau

Bewertung schreiben
Hochwertiges Ersatz- & Verlängerungskabel für Ihre Wallbox

Dieses leistungsstarke 22-kW-Typ-2-Ladekabel mit offenem Ende wurde speziell für den professionellen Einsatz an Wallboxen und Ladestationen entwickelt. Es eignet sich ideal als Ersatzkabel bei Defekt oder als Verlängerungslösung wenn das vorhandene Kabel zu kurz ist. Das offene Ende ist mit vorbereiteten Anschlusskontakten ausgestattet und für alle Wallboxen geeignet.



Integrierte Temperaturüberwachung – Mehr Sicherheit beim Laden

Die neueste Generation verfügt über eine intelligente Temperaturkontrolle im Steckerbereich:

  • Automatische Abschaltung bei ca. 90 °C
  • Automatische Wiederaufnahme nach Abkühlung
  • Effektiver Schutz vor Überhitzung
  • Reduziertes Brandrisiko
  • Erhöhte Betriebssicherheit im Dauerbetrieb
  • So laden Sie Ihr Elektrofahrzeug zuverlässig und sicher – auch bei hoher Dauerlast.
  • Robuste, langlebige Verarbeitung
  • Witterungsbeständige Materialien
  • Besonders kompaktes & ergonomisches Steckerdesign
  • Hohe mechanische Belastbarkeit
  • Entwickelt für den täglichen Einsatz
Wichtiger Sicherheitshinweis

Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Produktdetails

167,23 €

Enthält 0% Steuer
zzgl. Versand
GTIN: 4262375510003
Artikel-Nr.: AEOE2210FBL

Lieferzeit:

2 Tage
Ab Lager verfügbar

auf Lager

Favorit
Favorit
Vergleich
Vergleich
  • Eingebauter Übertemperaturschutz in beiden Steckern.
    Automatische Ladeabschaltung ab einer Temperatur von ca. 85°C.
  • Ladeleistung bis max. 22 kW
  • Stromstärke max. 3 x 32 A (3-phasig)
  • Ladestecker Typ 2 auf Typ 2
  • Lademodus 3 nach DIN EN IEC 61851-1
  • Ladekontakte aus Kupferlegierung mit Silberbeschichtung
  • Hochfester Litzendraht aus Reinkupfer – 99,95% OFC
  • Kabellänge 10 m
  • Kabeldurchmesser 16,7 mm ± 0,5 mm
  • Leiteraufbau: 5 x 6 mm² + 2 x 0.5 mm²
  • Mechanische Lebensdauer: Steckzyklen > 10.000 Mal
  • Einsteck.- & Ziehkraft des Steckers < 100 N
  • Isolationsspannung > 1000 MΩ (DC 500V)
  • Nennspannung 480V AC
  • Max. Spannungsfestigkeit 2500V
  • Kontaktimpedanz 0.5 MΩ MAX
  • Steuerkontakte 2A (CP, PP)
  • Kodierwiderstand (zwischen PP und PE), 220Ω ±1 %
  • Vibrationsfestigkeit erfüllt die Anforderungen von JDQ 53.3
  • Schutzklasse IP 55 (mit Schutzkappe)
  • Außenmantel aus TPU (Thermoplastisches Polyurethane) Made in Germany
  • Steckergehäuse: Legierung aus PC (Polycarbonat) + PBT (Polybuthylenterephthalat)
  • Griffkörper mit Silikonelementen
  • Schutzkappe aus weichem Silikon
  • Verriegelungssystem & integrierte Schutzkappen
  • Betriebstemperatur -30°C bis 50°C
  • Lagertemperatur -40ºC bis 70ºC
  • Flammwidrig nach UL-94V0
  • TÜV & VDE geprüft, CE-konform, RoHS, GB/T 33594,  IEC 62196-1 & IEC 62196-2
  • Gewicht Ladekabel: ca. 4,5 kg
  • Ladekabel mit offenem Ende
  • Betriebsanleitung (gedruckte Version oder als Download verfügbar)

Bedienungsanleitung
Garantiebedingungen
TÜV Zertifikat
CE-Konformitätserklärung

Zuverlässige Qualität
  • Für unsere Ladekabel verwenden wir nur die besten Materialien, um ein Höchstmaß an Haltbarkeit und Zuverlässigkeit im täglichen Einsatz zu gewährleisten.

  • Versilberte Leistungskontakte

  • Eine wasserdichte Konstruktion

  • Die Stecker sind aus schlagfestem Verbundwerkstoff gefertigt und verfügen über Elemente aus Silikon für eine bessere Ergonomie.

  • Die Ummantelung der Kabel besteht aus einer speziell angefertigten Legierung aus TPU, die in Deutschland hergestellt wird. Unsere Außenisolierung ist sehr robust und widerstandsfähig gegen UV-Strahlung sowie statische und dynamische Belastungen. Sie ist außerdem hitzebeständig und bleibt auch bei niedrigen Temperaturen äußerst flexibel.
  • Unser CE-zertifiziertes Kabel erfüllt alle neuesten Normen.

  • Es wurde intensiven Tests unterzogen und ist TÜV-geprüft.

  • Jedes Ladekabel wird vor Auslieferung auf Funktionalität getestet.

  • Sie können sich auf unsere Qualität verlassen!

Wir stehen hinter unserem Produkt und geben 3 Jahre Garantie.

Benötigen Sie eine Beratung oder haben Fragen zu unseren Produkten?

Kontaktieren Sie uns per Telefon, E-Mail oder WhatsApp:

+49 (0) 89-200-736-16
newsletter info@teutschtech.com
WhatsApp

Produktdetails

Aus Sicherheitsgründen sind alle Ladekabel kodiert. Dadurch erkennt die Wallbox automatisch den maximal möglichen Ladestrom des Kabels.
  • Über den PP-Kontakt (Plug Present) erkennt die Ladestation und das Elektroauto, wie stark das angeschlossene Ladekabel belastet werden darf.
  • Dazu ist in beiden Steckern ein fester Widerstand zwischen PP und Schutzleiter eingebaut. Je nach gemessenem Widerstand reduziert die Ladestation den maximal abzugebenden Strom.
  • Bei einer Widerstandsgröße von 220Ω können bis zu 32A pro Phase (7,4kW) entnommen werden, während bei einer Widerstandsgröße von 680Ω bis zu 20A pro Phase (4,6kW) zulässig sind. Das Fahrzeug darf folglich nicht mehr Strom entnehmen, als das Ladekabel technisch zulässt.
Funktion des Thermistors
  • Der Thermistor überwacht die Temperatur in beiden Steckern kontinuierlich während des Ladevorgangs.
  • Sollte das Kabel beschädigt werden oder eine andere Fehlfunktion auftreten und sich erwärmen, wird die Kommunikation zur Wallbox durch den Thermistor unterbrochen.
  • Sobald die Wallbox nicht mehr mit dem Fahrzeug kommunizieren kann, wird der Ladevorgang automatisch gestoppt, um mögliche Schäden zu vermeiden.
  • Das Steckergehäuse besteht aus einer druck- und schlagfesten PC (Polycarbonat) + PBT (Polybuthylenterephthalat) Legierung und hält Belastungen von über 2000 kg stand.
  • Im farbigen Teil des Griffbereiches sind zusätzlich Silikoneinsätze integriert. Diese verbessern die Griffigkeit und sorgen für eine optimale Ergonomie. Günstigere Ladekabelstecker bestehen nur aus einer Materialkomponente.
  • Die Hochleistungskontakte sind versilbert und haben einen niedrigen Widerstand von <0,5µ Ohm für eine optimale Stromübertragung und Langlebigkeit.
  • Der eingebaute Aufprallschutz mindert Beschädigungen des Steckers bei Abstürzen.
  • Speziell konstruierte Federklemmen in den Hochstromkontakten ermöglichen ein leichteres Stecken und Lösen des Steckers.
  • IP55 Hohe-Schutzart: Ausgezeichneter Feuchtigkeitsschutz und Schutz vor Strahlwasser aus einem beliebigen Winkel geeignet.
  • Die Schutzkappen bestehen aus weichem Silikon, was ein leichteres Auf- und Abziehen ermöglicht. Zudem ist das Fangband der Schutzkappen im vorderen Griffbereich des Steckers integriert, im Gegensatz zu vielen anderen Herstellern, die Kappen aus Hartplastik verwenden und das Fangband am Kabel befestigen.
  • Alle technischen Daten sind am Gehäuse vermerkt.
  • Unsere Ladekabel sind mit einer TPU-Ummantelung (Made in Germany) ausgestattet. Dadurch können sie besonderen mechanischen und chemischen Belastungen standhalten und bleiben auch bei Temperaturen von -30 °C flexibel. TPU ist ein thermoplastisches Elastomer auf Polyurethanbasis und eine thermoplastische Variante von Polyurethankautschuk.
  • Die Leitungsadern bestehen aus feinen, hochfesten Litzen, die eine maximale Flexibilität des Kabels gewährleisten.
  • Der integrierte XLPO-Knickschutz sorgt für zusätzliche Sicherheit vor Beschädigung, zum Beispiel beim Überfahren oder zu starkem Einknicken des Kabels.
  • Das Ladekabel mit einer Ladeleistung von 22 kW weist die stärkste zulässige Stromabgabe auf, die Elektrofahrzeuge im AC-Bereich aufnehmen können. Dadurch ist es möglich, alle am Markt existierenden Elektro- oder Hybridfahrzeuge mit der jeweils schnellstmöglichen Ladegeschwindigkeit aufzuladen. Infolge der höchsten zulässigen Stromabgabe ist ein entsprechend großer Durchmesser erforderlich.
