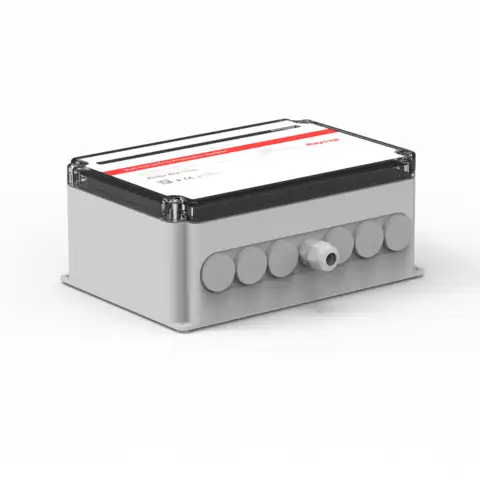

Raycap DC Überspannungsschutz, Typ I+II für 3 MPPT und 3 Strings (6 Strings durch Parallelschaltung möglich)
Anwendungsbereich: gemäß VDE 0100-443 und 0100-534, Gebäude mit und ohne äußeren Blitzschutz.
Kompakte und vorkonfektionierte Box mit Typ I+II Überspannungsableiter für die DC Seite. Geeignet für Wechselrichter mit bis zu 3 MPP bis 1100 V DC Spannung. Es werden Zwilling-Aderendhülsen für die Parallelschaltung benötigt.
Produkteigenschaften:
- Höchste Dauerspannung: 1100 V
- Bemessungsstrom: 35 A
- Schutzklasse: IP 65
- Anzahl der MPP Tracker: 3
- Anzahl der Strings: 2 (3 Strings durch Parallelschaltung möglich)
- Leiterquerschnitt PE: bis 16 mm²
- Leiterquerschnitt PV Strings: bis 6 mm²
- Anschluss PV Strings mit Zwillingsaderendhülse
- Pro Klemme 2 Leitungen
Produktvorteile:
- Schnelle Aufputz-Installation: ohne den Deckel zu öffnen – inkl. Bohrschablone
- Transparenter Deckel erleichtert Identifikation der Ausfallstatus am Ableiter
Durch Parallelschaltung können 6 (3×2) Strings angeschlossen werden.
